氟塑料磁力泵又名四氟磁力泵或襯氟磁力泵/氟合金磁力泵，適用于次氯酸鈉卸料泵，PAC卸料泵，耐酸耐堿，防腐防漏，是創建無泄漏的優選防腐化工磁力泵。

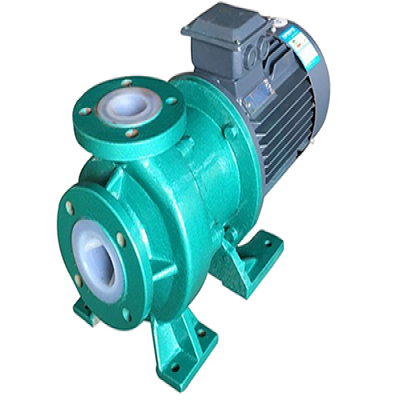

CQB型氟塑料磁力泵
氟塑料磁力泵/四氟磁力泵/耐酸堿磁力泵/氟合金磁力泵，氟塑料磁力泵找上海氟鑫泵閥，耐強酸強堿，防腐防漏。是輸送濃硫酸、濃硝酸、濃鹽酸、氫氟酸的優選耐腐蝕泵，超強的耐腐蝕能力，無泄漏，萬無一蝕。
一、氟塑料磁力泵概述：
CQB型氟塑料磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，氟塑料磁力泵，其過流部件全部采用氟塑料制造，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕性能極強等特點， 已廣泛替代進口磁力泵。
CQB型磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。
二、氟塑料磁力泵產品特點：
CQB氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能優秀“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB氟塑料磁力泵可連續輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。適用溫度：-30℃-130℃。該系列磁力泵均可配備泵類用保護器，以防止機組空運轉或超負荷，造成泵內部件或配套電機損壞。
三、氟塑料磁力泵用途：
CQB磁力泵結構緊湊，外型美觀，體積小，躁聲低，運行可靠，使用維修方便產品廣泛適用于：化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、酸洗、無線電、科研機構、國防工業等單位抽送酸，堿液，油類稀有貴重液，毒液，揮發性液體。特別是易漏，易燃，易爆液體的抽送。選用配套防爆電機則更為理想。
適用溫度：-20°C至120°C。

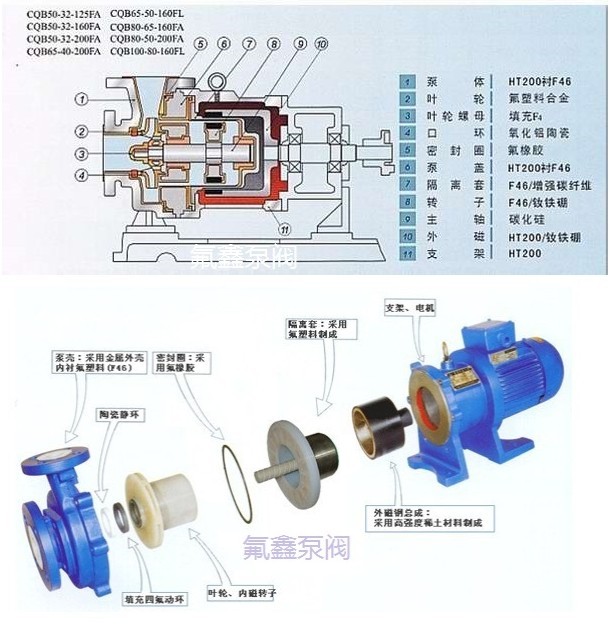

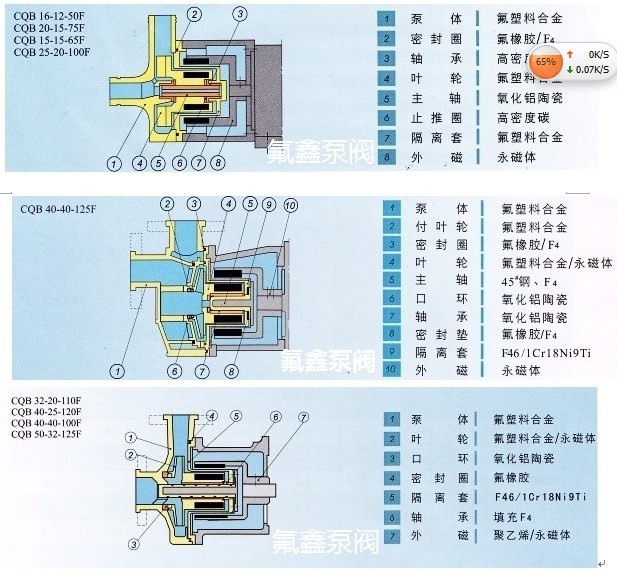

四、氟塑料磁力泵結構與材料
五、氟塑料磁力泵型號意義：
CQB65-50-160FL | |||
CQB | 磁力驅動的離心泵 | F | 過流部件材質為氟塑料合金 |
65 | 泵進口直徑是65mm | L | 表示長支架帶底板 |
50 | 泵出口直徑是50mm | A | 表示區分代號（第二代產品） |
160 | 葉輪名義直徑是160mm | B | 表示區分代號（第三代產品） |
六、氟塑料磁力泵型號與參數：
短支架
型號 | 流量 | 揚程 | 效率 | 汽蝕余量 | 進口*出口 | 轉速 | 電機功率 | 整機質量 |
m3/h | m | % | m | mm | r/min | kw | kg | |
CQB16-12-50F | *0.6 | 2 | 8 | 9 | 16×12 | 2900 | 0.025 | 5 |
0.8 | 1.5 | 10 | ||||||
CQB15-15-65F | *0.8 | 3.2 | 16 | 6 | 15×15 | 2900 | 0.18 | 7 |
1 | 2.8 | 18 | ||||||
CQB20-15-75F | 1 | 7 | 20 | 6 | 20×15 | 2900 | 0.18 | 8 |
*1.6 | 7 | 22 | ||||||
CQB25-20-100F | 1 | 10.5 | 25 | 6 | 25×20 | 2900 | 0.37 | 12 |
*2.5 | 10.5 | 28 | ||||||
CQB32-20-110F | 4 | 13.5 | 30 | 6 | 32×20 | 2900 | 0.55 | 18 |
*5.5 | 13 | 35 | ||||||
CQB40-25-120F | 4 | 15 | 36 | 5 | 40×25 | 2900 | 0.75 | 35 |
*6.3 | 15 | 42 | ||||||
8 | 12 | 42 | ||||||
CQB40-40-100F | 4 | 11 | 38 | 5 | 40×40 | 2900 | 0.55 | 20 |
*6 | 11 | 43 | ||||||
8 | 9 | 45 | ||||||
CQB40-40-125F | 4 | 19 | 35 | 3.7 | 40×40 | 2900 | 1.1 | 40 |
*6.5 | 17.5 | 42 | ||||||
9 | 16 | 40 | ||||||
CQB50-32-125F | 7 | 22 | 28 | 3.5 | 50×32 | 2900 | 1.5 | 45 |
*12 | 20 | 42 | ||||||
15 | 19 | 46 | ||||||
CQB50-32-125F | 7 | 22 | 28 | 3.5 | 50×32 | 2900 | 2.2 | 70 |
*12.5 | 20 | 42 | ||||||
15 | 19 | 46 | ||||||
CQB50-32-160F | 7 | 33 | 30 | 3.5 | 50×32 | 2900 | 4 | 90 |
*12.5 | 32 | 39 | ||||||
15 | 29 | 41 | ||||||
CQB65-50-150F | 15 | 26 | 40 | 4 | 65×50 | 2900 | 4 | 100 |
*20 | 25 | 48 | ||||||
25 | 24 | 52 | ||||||
CQB65-50-160F | 15 | 32 | 38 | 4 | 65×50 | 2900 | 4 | 100 |
*17.5 | 32 | 40 | ||||||
20 | 29 | 47 | ||||||
CQB65-50-180F | 6 | 37 | 22 | 4 | 65×50 | 2900 | 5.5 | 120 |
*8 | 36 | 28 | ||||||
10 | 33 | 30 | ||||||
CQB65-40-250FB | 15 | 82 | 35 | 4 | 65×40 | 2900 | 18.5 | 315 |
*25 | 80 | 41 | ||||||
30 | 75 | 44 | ||||||
CQB80-65-160FB | 35 | 34 | 45 | 4 | 80×65 | 2900 | 11 | 285 |
*50 | 32 | 60 | ||||||
60 | 28 | 52 | ||||||
CQB80-50-250FB | 35 | 82 | 45 | 5 | 80×50 | 2900 | 30 | 390 |
*50 | 80 | 51 | ||||||
60 | 75 | 53 | ||||||
CQB100-80-160FB | 70 | 34 | 53 | 5 | 100×80 | 2900 | 18.5 | 260 |
*100 | 32 | 58 | ||||||
120 | 30 | 60 | ||||||
CQB100-65-200FB | 70 | 52 | 55 | 4.5 | 100×65 | 2900 | 30 | 390 |
*100 | 50 | 61 | ||||||
120 | 46 | 64 |
長支架
型號 | 流量 | 揚程 | 效率 | 汽蝕余量 | 進口*出口 | 轉速 | 電機功率 | 整機質量 |
m3 | m | % | m | mm | r/min | kw | kg | |
CQB50-32-125FL | 7 | 22 | 28 | 3.5 | 50×32 | 2900 | 2.2 | 105 |
*12.5 | 20 | 42 | ||||||
15 | 19 | 46 | ||||||
CQB50-32-160FL | 7 | 33 | 30 | 3.5 | 50×32 | 2900 | 4 | 140 |
*12.5 | 32 | 39 | ||||||
15 | 29 | 41 | ||||||
CQB50-32-200FL | 7 | 52 | 20 | 3.5 | 50×32 | 2900 | 7.5 | 210 |
*12.5 | 50 | 31 | ||||||
15 | 48 | 35 | ||||||
CQB65-50-160FL | 15 | 33 | 41 | 4 | 65×50 | 2900 | 7.5 | 210 |
*25 | 32 | 51 | ||||||
30 | 29 | 55 | ||||||
CQB65-40-200FL | 15 | 51 | 41 | 4 | 65×40 | 2900 | 11 | 250 |
*25 | 50 | 48 | ||||||
30 | 49 | 54 | ||||||
CQB80-65-160FL | 35 | 34 | 45 | 4 | 80×65 | 2900 | 11 | 285 |
*50 | 32 | 60 | ||||||
60 | 28 | 52 | ||||||
CQB80-50-200FL | 35 | 52 | 50 | 4 | 80×50 | 2900 | 18.5 | 320 |
*50 | 50 | 60 | ||||||
60 | 45 | 60 | ||||||
CQB100-80-160FL | 70 | 34 | 53 | 5 | 100×80 | 2900 | 18.5 | 300 |
*100 | 32 | 58 | ||||||
120 | 30 | 60 |
注：1、*為標準規格;盡量選用與本表相同或相近的參數，若不在此表范圍內，本廠通過改進葉輪來實現。
2、使用工況點流量過小時出口應接回流管.
